【ENSP】防火墙配置Telnet和SSH远程登录

搭建拓扑

USG6000V防火墙一台

file

Cloud云（用于桥接物理机网络）

file

配置云

如图所示，双击Cloud1，打开配置界面

file

首先添加UDP端口

file

如果物理机安装了VMware，可以使用其虚拟网卡进行桥接。

如图所示，将VMnet1添加到端口里，并进行端口映射设置。

该网卡的网段为192.168.88.0，后面设置的ENSP设备IP也需要在该网段内，才能连接到物理机网络。

file

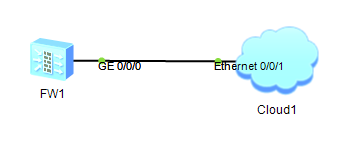

将防火墙连接到云

如图所示，将FW1连接到Cloud1。

file

配置防火墙

启动USG6000V防火墙，会要求输入用户名和密码

Username:admin
Password:Admin@123

初次登录，会要求修改密码

统一要求：以后实操训练时，将密码统一修改为：Huawei@123

file

初始配置：

# 进入配置模式
<USG6000V1>system-view
Enter system view, return user view with Ctrl+Z.
# 修改设备名称为FW
[USG6000V1]sysname FW
# 进入console 0端口
[FW]user-interface console 0
# 设置设置历史命令缓冲区的大小
[FW-ui-console0]history-command max-size 20
# 设置超时时间，为方便实验设置为永不超时
[FW-ui-console0]idle-timeout 0
# 退出
[FW-ui-console0]quit
# 关闭信息中心功能
[FW]undo info-center enable
Info: Saving log files...
Info: Information center is disabled.
[FW]

配置防火墙与云端连接的端口：

# 进入g0/0/0端口
[FW]int g0/0/0
# 设置端口IP（需要与VMnet1在同一个网段）
[FW-GigabitEthernet0/0/0]ip address 192.168.88.10 24
# 为了实验方便，打开所有服务
[FW-GigabitEthernet0/0/0]service-manage all permit
# 显示当前接口配置
[FW-GigabitEthernet0/0/0]display this
2024-05-06 16:23:55.410
#
interface GigabitEthernet0/0/0
 undo shutdown
 ip binding vpn-instance default
 ip address 192.168.88.10 255.255.255.0
 alias GE0/METH
 service-manage http permit
 service-manage https permit
 service-manage ping permit
 service-manage ssh permit
 service-manage snmp permit
 service-manage telnet permit
#
return
# 退出
[FW-GigabitEthernet0/0/0]quit
[FW]

在物理机上测试与防火墙的连通性：

file

配置Telnet服务：

# 启用telnet服务
[FW]telnet server enable
Warning: Telnet is not a secure protocol, and it is recommended to use Stelnet.
# 进入0～4的VTY用户界面视图
[FW]user-interface vty 0 4
# 配置VTY用户界面的验证方式为aaa
[FW-ui-vty0-4]authentication-mode aaa
Warning: The level of the user-interface(s) will be the default level of AAA use
rs, please check whether it is correct.
# 配置VTY用户界面支持的协议为Telnet
[FW-ui-vty0-4]protocol inbound telnet
[FW-ui-vty0-4]quit
[FW]aaa
# 创建用户vtyadmin并配置密码
[FW-aaa]manager-user vtyadmin
[FW-aaa-manager-user-vtyadmin]password

Enter Password: 输入要设置的密码

Confirm Password: 再次输入要设置的密码
# 配置用户vtyadmin的接入类型为Telnet，该用户只能使用Telnet方式登录
[FW-aaa-manager-user-vtyadmin]service-type telnet
Warning: The user access modes include Telnet or FTP, so security risks exist.
# 配置用户vtyadmin的用户级别为3，该用户登录后可以执行0~3级的命令
[FW-aaa-manager-user-vtyadmin]level 3
[FW-aaa-manager-user-vtyadmin]quit
[FW-aaa]quit
[FW]

在物理机上使用PUTTY通过Telnet连接到防火墙，此处192.168.88.10为防火墙与云端连接的端口的IP地址。

file

输入用户名和密码，成功连接上防火墙。

file

配置SSH：

# 启用stelnet服务
[FW]stelnet server enable
Info: Succeeded in starting the Stelnet server.
# 进入0～4的VTY用户界面视图
[FW]user-interface vty 0 4
# 配置VTY用户界面支持的协议为ssh
[FW-ui-vty0-4]protocol inbound ssh
[FW-ui-vty0-4]quit
[FW]aaa
# 创建用户sshadmin
[FW-aaa]manager-user sshadmin
# 配置用户sshadmin的接入类型为SSH，该用户只能使用SSH方式登录
[FW-aaa-manager-user-sshadmin]service-type ssh
# # 配置用户sshadmin的用户级别为3，该用户登录后可以执行0~3级的命令
[FW-aaa-manager-user-sshadmin]level 3
# 设置密码为Huawei@123（加密）
[FW-aaa-manager-user-sshadmin]password cipher Huawei@123
Info: You are advised to config on man-machine mode.
[FW-aaa-manager-user-sshadmin]quit
[FW-aaa]quit
[FW]

通过PUTTY使用SSH进行连接：

file
