【ENSP】IPSec期末复习

2024年5月31日 0 防火墙技术

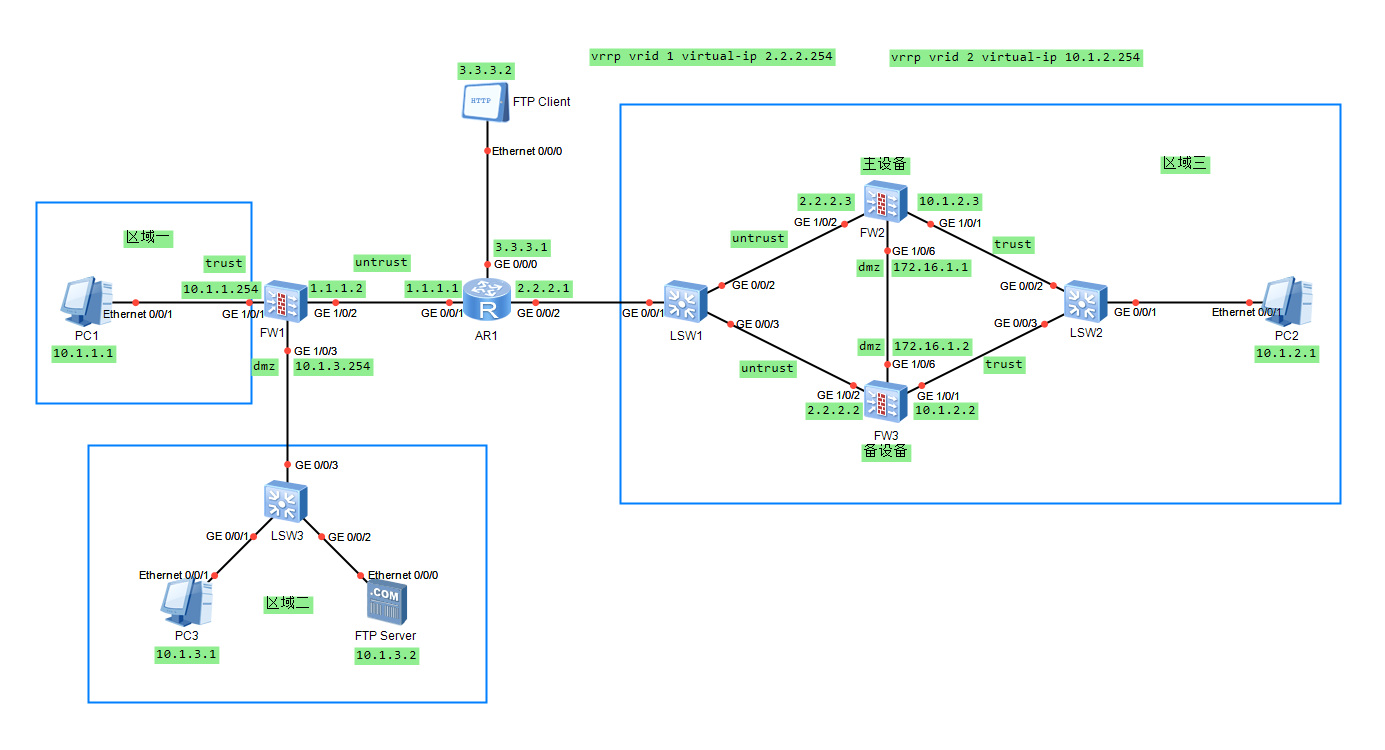

一、拓扑结构及要求

路由器：AR2220

交换机：S5700

防火墙：USG6000V

file

拓扑文件下载：

https://wwk.lanzouq.com/iixoh20dolvc

  1. 区域一访问外网（1.1.1.1）时，使用Easy IP
  2. 区域二访问外网（1.1.1.1）时，使用NAPT方式，地址池为8.8.8.8-8.8.8.8
  3. 外网的FTP Client可以通过公网地址9.9.9.9的100端口访问区域二的FTP服务器
  4. FW2/FW3部署双机热备，采用主备备份方式，FW2为主设备，FW3为备设备，利用FW1去ping 2.2.2.254测试双机热备是否正常运行
  5. 区域三的计算机通过IPSec VPN（采用IKE方式）和区域一通信
  6. 将交换模式由主模式更改为野蛮模式，在路由器左侧抓包查看报文交互情况，并截图
  7. 将安全协议由ESP更改为AH，在路由器左侧抓包查看报文交互情况，以及报文结构

二、配置过程

1、配置接口IP地址、区域、安全策略

（1）配置PC1、PC2、PC3、FTP Client以及FTP Server的IP地址、网关、掩码等

主机名 IP地址 子网掩码 默认网关
PC1 10.1.1.1 255.255.255.0 10.1.1.254
PC2 10.1.2.1 255.255.255.0 10.1.2.254
PC3 10.1.3.1 255.255.255.0 10.1.3.254
FTP Server 10.1.3.2 255.255.255.0 10.1.3.254
FTP Client 3.3.3.2 255.255.255.0 3.3.3.1

（2）在路由器接口上配置IP地址

<Huawei>system-view
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 3.3.3.1 24
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 1.1.1.1 24
[Huawei-GigabitEthernet0/0/1]quit
 [Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]ip address 2.2.2.1 24
[Huawei-GigabitEthernet0/0/2]quit

（3）FW1上的基础配置

进入防火墙前请先修改初始密码，参考链接：https://www.19itmc.top/fw-tech/usg6000v-passwd.html

<USG6000V1>system-view
[USG6000V1]sysname FW1
[FW1]user-interface console 0
[FW1-ui-console0]idle-timeout 0
[FW1-ui-console0]quit
[FW1]interface GigabitEthernet 1/0/1
[FW1-GigabitEthernet1/0/1]ip address 10.1.1.254 24
[FW1-GigabitEthernet1/0/1]quit
[FW1]interface GigabitEthernet 1/0/2
[FW1-GigabitEthernet1/0/2]ip address 1.1.1.2 24
[FW1-GigabitEthernet1/0/2]quit
[FW1]interface GigabitEthernet 1/0/3
[FW1-GigabitEthernet1/0/3]ip address 10.1.3.254 24
[FW1-GigabitEthernet1/0/3]quit
[FW1]firewall zone trust
[FW1-zone-trust]add interface GigabitEthernet 1/0/1
[FW1-zone-trust]quit
[FW1]firewall zone untrust
[FW1-zone-untrust]add interface GigabitEthernet 1/0/2
[FW1-zone-untrust]quit
[FW1]firewall zone dmz
[FW1-zone-dmz]add interface GigabitEthernet 1/0/3
[FW1-zone-dmz]quit
[FW1]security-policy
[FW1-policy-security]default action permit （回车后输入Y）
[FW1]ip route-static 0.0.0.0 0 1.1.1.1

（4）FW2上的基础配置

进入防火墙前请先修改初始密码，参考链接：https://www.19itmc.top/fw-tech/usg6000v-passwd.html

<USG6000V1>system-view
[USG6000V1]sysname FW2
[FW2]user-interface console 0
[FW2-ui-console0]idle-timeout 0
[FW2-ui-console0]quit
[FW2]interface GigabitEthernet 1/0/1
[FW2-GigabitEthernet1/0/1]ip address 10.1.2.3 24
[FW2-GigabitEthernet1/0/1]quit
[FW2]interface GigabitEthernet 1/0/2
[FW2-GigabitEthernet1/0/2]ip address 2.2.2.3 24
[FW2-GigabitEthernet1/0/2]quit
FW2]interface GigabitEthernet 1/0/6
[FW2-GigabitEthernet1/0/6]ip address 172.16.1.1 24
[FW2-GigabitEthernet1/0/6]quit
[FW2]firewall zone trust
[FW2-zone-trust]add interface GigabitEthernet 1/0/1
[FW2-zone-trust]quit
[FW2]firewall zone untrust
[FW2-zone-untrust]add interface GigabitEthernet 1/0/2
[FW2-zone-untrust]quit
[FW2]firewall zone dmz
[FW2-zone-dmz]add interface GigabitEthernet 1/0/6
[FW2-zone-dmz]quit
[FW2]security-policy
[FW2-policy-security]default action permit（回车后输入Y）
[FW2-policy-security]quit
[FW2]ip route-static 0.0.0.0 0 2.2.2.1

（5）FW3上的基础配置

进入防火墙前请先修改初始密码，参考链接：https://www.19itmc.top/fw-tech/usg6000v-passwd.html

<USG6000V1>system-view
[USG6000V1]sysname FW3
[FW3]user-interface console 0
[FW3-ui-console0]idle-timeout 0
[FW3-ui-console0]quit
[FW3]interface GigabitEthernet 1/0/1
[FW3-GigabitEthernet1/0/1]ip address 10.1.2.2 24
[FW3-GigabitEthernet1/0/1]quit
[FW3]interface GigabitEthernet 1/0/2
[FW3-GigabitEthernet1/0/2]ip address 2.2.2.2 24
[FW3-GigabitEthernet1/0/2]quit
[FW3]interface GigabitEthernet 1/0/6
[FW3-GigabitEthernet1/0/6]ip address 172.16.1.2 24
[FW3-GigabitEthernet1/0/6]quit
[FW3]firewall zone trust
[FW3-zone-trust]add interface GigabitEthernet 1/0/1
[FW3-zone-trust]quit
[FW3]firewall zone untrust
[FW3-zone-untrust]add interface GigabitEthernet 1/0/2
[FW3-zone-untrust]quit
[FW3]firewall zone dmz
[FW3-zone-dmz]add interface GigabitEthernet 1/0/6
[FW3-zone-dmz]quit
[FW3]security-policy
[FW3-policy-security]default action permit（回车后输入Y）
[FW3-policy-security]quit
[FW3] ip route-static 0.0.0.0 0 2.2.2.1

1.区域一访问外网（1.1.1.1）时，使用Easy IP

[FW1]nat-policy
[FW1-policy-nat]rule name easyip
[FW1-policy-nat-rule-easyip]source-zone trust
[FW1-policy-nat-rule-easyip]destination-zone untrust
[FW1-policy-nat-rule-easyip]source-address 10.1.1.0 24
[FW1-policy-nat-rule-easyip]action source-nat easy-ip

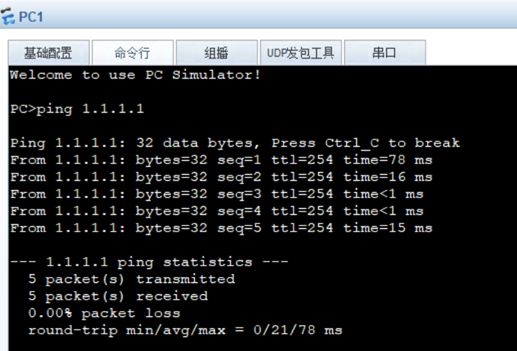

file

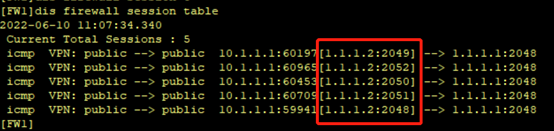

执行下图命令，如果没有结果重新PING一次，再进行查看。1.1.1.2:xxxx后面的端口号每次都不一样。

file

2.区域二访问外网（1.1.1.1）时，使用NAPT方式，地址池为8.8.8.8-8.8.8.8

[FW1]nat address-group 1
[FW1-address-group-1]section 8.8.8.8 8.8.8.8
[FW1-address-group-1]mode pat
[FW1-address-group-1]route enable
[FW1-address-group-1]quit
[FW1]nat-policy
[FW1-policy-nat] rule name napt
[FW1-policy-nat-rule-napt] source-zone dmz
[FW1-policy-nat-rule-napt] destination-zone untrust
[FW1-policy-nat-rule-napt] source-address 10.1.3.0 mask 255.255.255.0
[FW1-policy-nat-rule-napt] action source-nat address-group 1
[Huawei]ip route-static 8.8.8.8 32 1.1.1.2

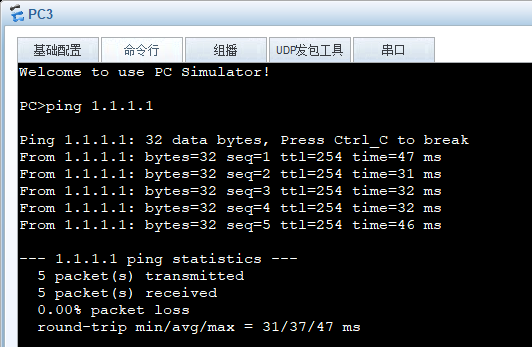

file

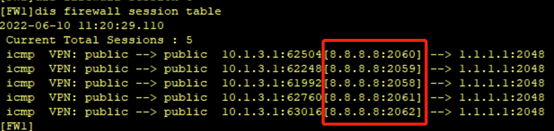

执行下图命令，如果没有结果重新PING一次，再进行查看。8.8.8.8:xxxx后面的端口号每次都不一样。

file

3.外网的FTP Client可以通过公网地址9.9.9.9的100端口访问区域二的FTP服务器

[Huawei]ip route-static 9.9.9.9 32 1.1.1.2
[FW1]nat server ser1 protocol tcp global 9.9.9.9 100 inside 10.1.3.2 21 no-reverse unr-route

FTP Server上启动FTP服务，可自行设置目录，建议在设置的目录下新建一个文件，以便分辨是否登录成功。

file

在FTP Client上登录。

file

4.FW2/FW3部署双机热备，采用主备备份方式，FW2为主设备，FW3为备设备，利用FW1去ping 2.2.2.254测试双机热备是否正常运行

FW2上的双机热备相关配置

（1）配置VRRP备份组

[FW2]interface GigabitEthernet 1/0/1
[FW2-GigabitEthernet1/0/1]vrrp vrid 2 virtual-ip 10.1.2.254 active
[FW2-GigabitEthernet1/0/1]quit
[FW2]interface GigabitEthernet 1/0/2
[FW2-GigabitEthernet1/0/2]vrrp vrid 1 virtual-ip 2.2.2.254 active
[FW2-GigabitEthernet1/0/2]quit

（2）指定心跳口并启用双机热备功能

[FW2]hrp interface GigabitEthernet 1/0/6 remote 172.16.1.2
[FW2]hrp enable

FW3上的双机热备相关配置

（1）配置VRRP备份组


[FW3]interface GigabitEthernet 1/0/1
[FW3-GigabitEthernet1/0/1]vrrp vrid 2 virtual-ip 10.1.2.254 standby
[FW3-GigabitEthernet1/0/1]quit
[FW3]interface GigabitEthernet 1/0/2
[FW3-GigabitEthernet1/0/2]vrrp vrid 1 virtual-ip 2.2.2.254 standby
[FW3-GigabitEthernet1/0/2]quit

（2）指定心跳口并启用双机热备功能

[FW3]hrp interface GigabitEthernet 1/0/6 remote 172.16.1.1
[FW3]hrp enable
HRP_M[FW2]interface GigabitEthernet 1/0/2
HRP_M[FW2-GigabitEthernet1/0/2]service-manage ping permit
HRP_S[FW3]hrp standby config enable
HRP_S[FW3]interface GigabitEthernet 1/0/2
HRP_S[FW3-GigabitEthernet1/0/2]service-manage ping permit

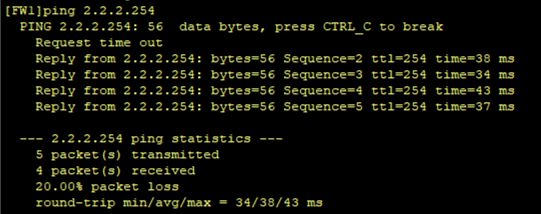

file

5.区域三的计算机通过IPSec VPN（采用IKE方式）和区域一通信，在路由器AR1左侧抓包查看报文加密情况，把结果截屏上交

FW1上的IPSec相关配置

（1）通过配置高级ACL规则组来定义需要保护的数据流。

[FW1] acl 3000
[FW1-acl-adv-3000] rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

（2）配置IKE安全提议。

 [FW1] ike proposal 10

（3）配置IPSec安全提议

[FW1] ipsec proposal tran1

（4）配置IKE peer

[FW1] ike peer fzjg
[FW1-ike-peer- fzjg] undo version 2
[FW1-ike-peer- fzjg] ike-proposal 10
[FW1-ike-peer- fzjg] pre-shared-key Test!1234
[FW1-ike-peer- fzjg] remote-address 2.2.2.254

（5）配置IPSec策略

[FW1] ipsec policy map1 1 isakmp
[FW1-ipsec-policy-isakmp-map1-1] security acl 3000
[FW1-ipsec-policy-isakmp-map1-1] proposal tran1
[FW1-ipsec-policy-isakmp-map1-1] ike-peer fzjg

（6）应用IPSec策略

[FW1] interface GigabitEthernet 1/0/2
[FW1-GigabitEthernet1/0/2] ipsec policy map1

（7）配置引路路由

[FW1] ip route-static 10.1.2.0 24 1.1.1.1

（8）配置no-pat策略

[FW1]nat-policy
[FW1-policy-nat]rule name ipsec
[FW1-policy-nat-rule-ipsec]source-address 10.1.1.0 24
[FW1-policy-nat-rule-ipsec]destination-address 10.1.2.0 24
[FW1-policy-nat-rule-ipsec]action no-nat
[FW1-policy-nat-rule-ipsec]quit
[FW1-policy-nat]rule move ipsec top

FW2上的IPSec相关配置

（1）通过配置高级ACL规则组来定义需要保护的数据流。

#回车后会出现(+B)
HRP_M[FW2]acl 3000
HRP_M[FW2-acl-adv-3000] rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

（2）配置IKE安全提议。

HRP_M[FW2] ike proposal 10

（3）配置IPSec安全提议

HRP_M[FW2] ipsec proposal tran1

（4）配置IKE peer

HRP_M[FW2-ike-peer-zb] ike peer zb
HRP_M[FW2-ike-peer-zb]undo version 2
HRP_M[FW2-ike-peer-zb] ike-proposal 10
HRP_M[FW2-ike-peer-zb] remote-address 1.1.1.2
HRP_M[FW2-ike-peer-zb] pre-shared-key Test!1234

（5）配置IPSec策略

HRP_M[FW2] ipsec policy map1 10 isakmp
HRP_M[FW2-ipsec-policy-isakmp-map1-10] security acl 3000
HRP_M[FW2-ipsec-policy-isakmp-map1-10] proposal tran1
HRP_M[FW2-ipsec-policy-isakmp-map1-10] ike-peer zb
HRP_M[FW2-ipsec-policy-isakmp-map1-10]tunnel local 2.2.2.254

（6）应用IPSec策略

HRP_M[FW2]interface GigabitEthernet 1/0/2
HRP_M[FW2-GigabitEthernet1/0/2] ipsec policy map1

（7）配置引路路由

#注意此条命令回车后没有出现(+B)
HRP_M[FW2] ip route-static 10.1.1.0 24 2.2.2.1

FW3上的IPSec相关配置

（1）配置引路路由

HRP_S[FW3] ip route-static 10.1.1.0 24 2.2.2.1

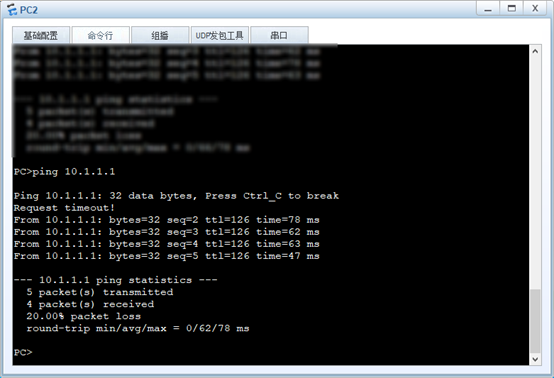

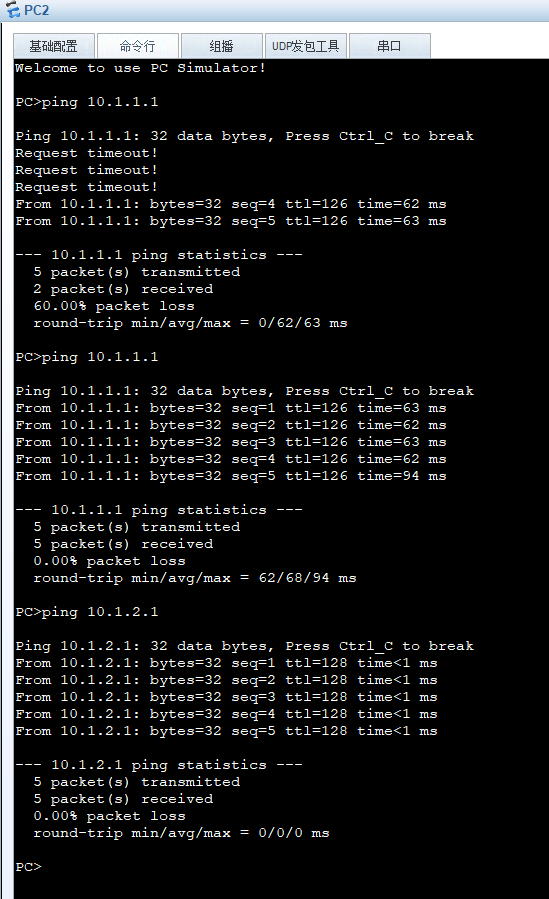

file

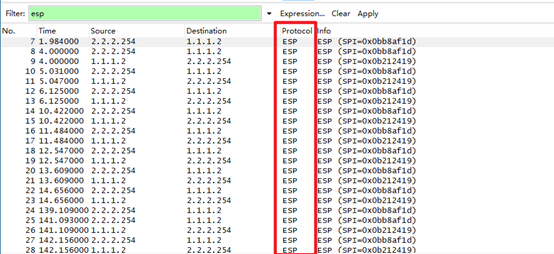

在路由器G0/0/1接口进行抓包：

file

6.将交换模式由主模式更改为野蛮模式，在路由器左侧抓包查看报文交互情况，并截图

[FW1]ike peer fzjg
[FW1-ike-peer-fzjg]exchange-mode aggressive
HRP_M[FW2]ike peer zb
HRP_M[FW2-ike-peer-zb]exchange-mode aggressive
HRP_M<FW2>reset ike sa （回车后输入Y）
HRP_S<FW3>reset ike sa （回车后输入Y）
<FW1>reset ike sa（回车后输入Y）

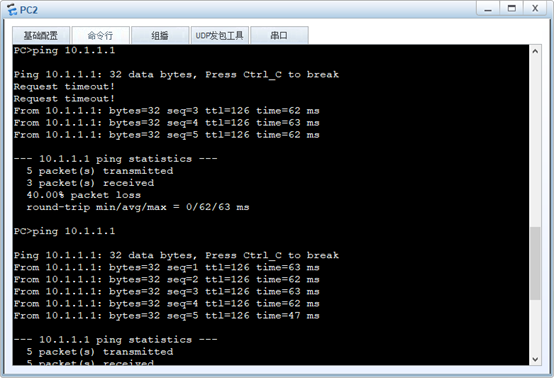

file

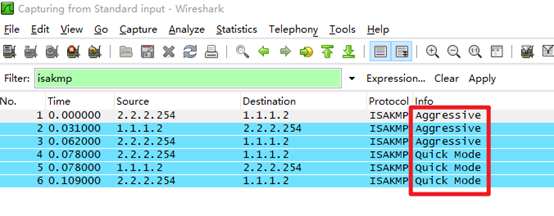

在路由器G0/0/1接口进行抓包：

file

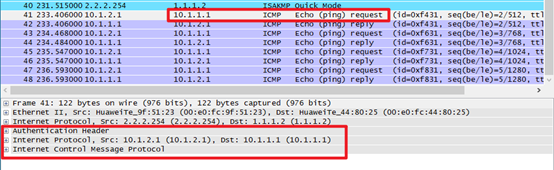

7.将安全协议由ESP更改为AH，在路由器左侧抓包查看报文交互情况，以及报文结构

[FW1]ipsec proposal tran1
[FW1-ipsec-proposal-tran1]transform ah
HRP_M[FW2]ipsec proposal tran1
HRP_M[FW2-ipsec-proposal-tran1]transform ah
HRP_M<FW2>reset ike sa （回车后输入Y）
HRP_S<FW3>reset ike sa （回车后输入Y）
<FW1>reset ike sa（回车后输入Y）

file

file

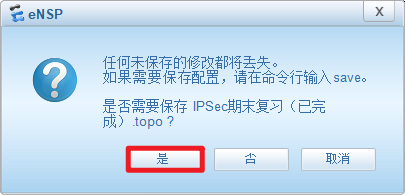

三、保存拓扑文件

回车后输入Y。

<FW1>save
HRP_M<FW2>save
HRP_S<FW3>save
<Huawei>save
